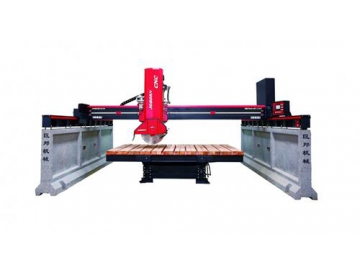

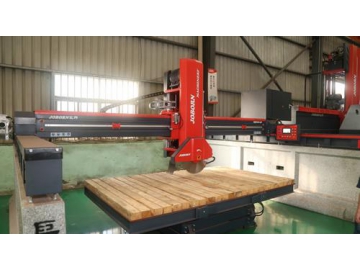

Sierra CNC cortadora de piedras tipo puente
- Materiales de corte adecuados: losa de piedra, como granito, piedra arenisca, piedra artificial, piedra caliza, mármol travertino y mármol.
- El tamaño adecuado para el corte es de 3.2m x 2m
- Diámetro de la hoja opcional: 450mm, 600mm, 700mm
- Profundidad de corte: 100mm, 180mm, 230mm
- Peso: Losa de piedra de menos de 3 toneladas
La sierra CNC cortadora de piedras tipo puente está equipada con un sistema CNC. Ésta es una de nuestras máquinas cortadoras de piedra infrarrojas. La máquina cortadora de piedra logra una mayor precisión y mejor seguridad, gracias a que está controlada por un sistema de programas de computadora y la posiciona el dispositivo de alineación de láser infrarrojo. Para lograr mejorar la eficiencia operativa, podemos girar la mesa de trabajo a la izquierda y la derecha a 90 grados y hacia arriba y hacia abajo a 85 grados.

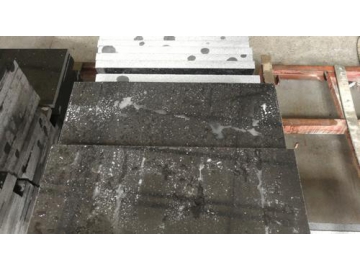

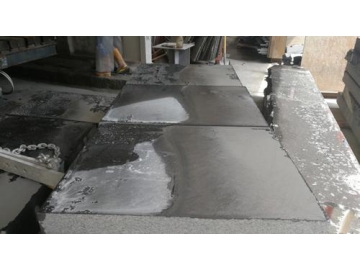

Efecto de corte-

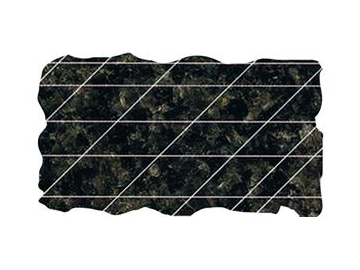

Efecto de corte de la mesa de trabajo de 90 grados
-
Efecto de corte de la mesa de trabajo de 360 grados
-
-
-
-
| Denominación | Unidad | SQC450-4D CNC | SQC600-4D CNC | SQC700-4D CNC |
| Diámetro de disco máximo | mm | Φ450 | Φ600 | Φ700 |
| Trazo de elevación máximo | mm | 220 | 350 | 470 |
| Tamaño de la mesa de trabajo | mm | 3200×2000 | ||
| Variedad de rotación de la mesa de trabajo (Opcional) | 0°,90° / 0°～360° (se ajusta cada 45°) | |||
| Grado de rotación de la mesa de trabajo | 85° | |||
| Altura de procesamiento máxima | mm | 100 | 180 | 230 |
| Consumo de agua | m³/h | 3 | ||
| Energía del motor principal | kW | 15 | 18.5 | 22 |
| Energía total | kW | 21 | 24.5 | 28 |
| Dimensiones (L x A x A) | mm | 6000×4800×3200 | 6000×4800×3200 | 6000×4800×3400 |
| Peso | kg | 5700 (6500kg incluye soporte de acero) | 5800 (6600kg incluye soporte de acero) | 5900 (6700kg incluye soporte de acero) |

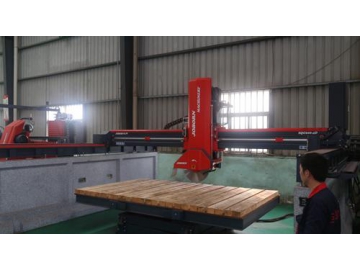

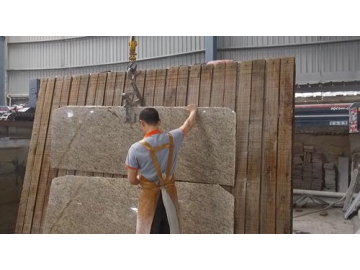

- Cloque la piedra en la mesa de trabajo
- Arranque el equipo

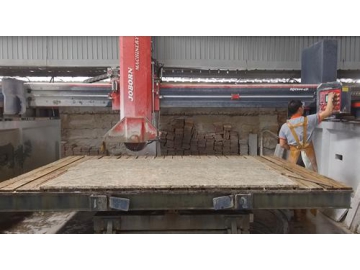

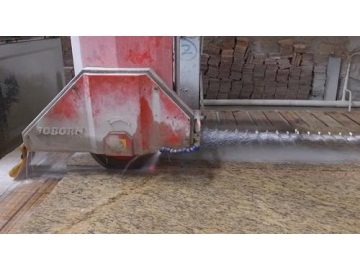

- Corte
Componentes
-

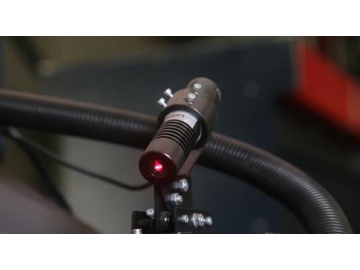

Dispositivo de alineación de láser infrarrojo
-

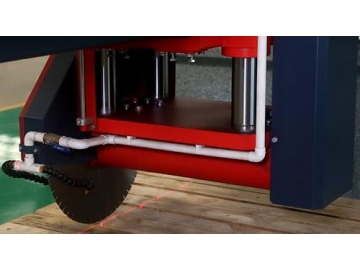

Buje guía enchapado en cromo
-
Cepillo guía resistente al desgaste
Detalles del equipo

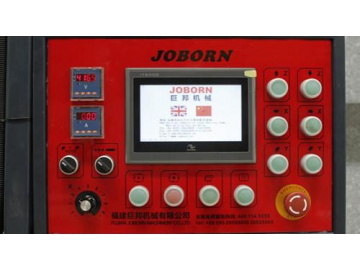

Interface del sistema CNC
Con una interface de interacción humanizada entre el operario y la máquina, la sierra cortadora de piedras tipo puente es simple de operar y altamente precisa.
Conversor de frecuencia Bosch de Alemania
El cabezal puede ajustar la velocidad de acuerdo con los diferentes materiales y se controla con el conversor de frecuencia Bosch de Alemania, que dicta su movimiento de izquierda a derecha.

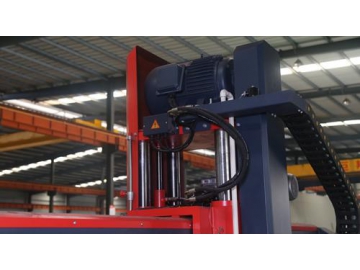

Sistema hidráulico dual
Con una hoja controlada por el sistema hidráulico dual hecha en Taiwán, que realiza los movimientos hacia arriba y hacia abajo, la sierra tipo puente logra un funcionamiento estable.
Motor principal
La mesa de trabajo se suelda a partir de secciones estructurales ultra pesadas. La mesa de trabajo posee una mayor capacidad de carga y es más duradera, especialmente en comparación con las mesas de trabajo comunes.
Motor principal
El motor principal tiene una gran eficiencia energética, por lo que la sierra tipo puente ahorra energía y resulta muy poderosa. Esto ayuda a que los clientes ahorren en costos en los usos a largo plazo.
