Cableadora Concéntrica, TXJ1000/12 18 24; Trenzadora de Cables

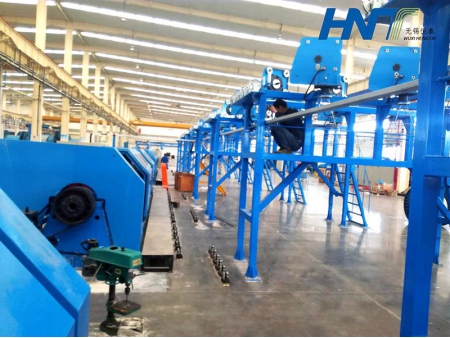

Línea de trenzado concéntrico para la fabricación de conductores trenzados ACSR, cobre y aluminio.
Cableadora concéntrica: solución de trenzado rápida y fiable
Nuestra gama de cableadoras concéntricas, ingeniosamente diseñadas para realizar trenzados y prensados sin torsión en conductores de cobre, aluminio y ACSR, tanto en formatos redondos como en abanico. Construidas con un bastidor resistente y duradero, estas máquinas no solo ofrecen una eficacia sin precedentes, sino que también establecen un nuevo estándar en velocidad, alcanzando hasta 100 metros por minuto y con una velocidad máxima en operación del cable de 500 revoluciones por minuto. Esta capacidad supera en hasta tres veces la velocidad de las máquinas de trenzado rígido convencionales, proporcionando un rendimiento y eficiencia excepcionales en todos los aspectos del proceso de fabricación de cables.
Cableadora concéntrica de 3 cables
Cableadora concéntrica de 1 cable
- El bastidor tiene una estructura resistente para una excelente rigidez y durabilidad
- Carga rápida y fácil sin necesidad de cambiar los carretes
- Control de tensión sencillo y estable para un trenzado preciso
- Detección automática de rotura de cable para mejorar la seguridad
- Control PLC que ayuda a garantizar un funcionamiento estable, rendimiento fiable y alto grado de automatización
| Diámetro del cable simple | cobre: Ø 1,7~ Ø 4,5mm aluminio: Ø 1,8~ Ø 5,0mm aleación de aluminio: Ø 1,7~ Ø 4,5mm |
| Diám. máx. cable trenzado | Ø 45mm |
| Paso de trenzado | 40~350mm (ajuste continuo) |
| Velocidad máxima de rotación | 500rpm |
| Velocidad máxima de la línea | 100m/min |
| Velocidad máxima de rebobinado | 150~200m/min |
| Tamaño de bobina | 1100×500×200mm |
| Velocidad de rebobinado | Ø600×Ø1060×H1730mm |
| Motor de rotación de bastidor | AC |
| Jaula 12 | 55kW |
| Jaula 18 | 75kW |
| Jaula 24 | 90kW |

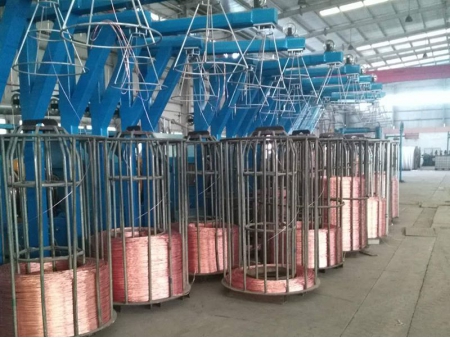

Desenrollador
- Control mecánico neumático de la tensión para un desenrollado uniforme
- Medición basada en detectores de proximidad y detección de rotura de cable

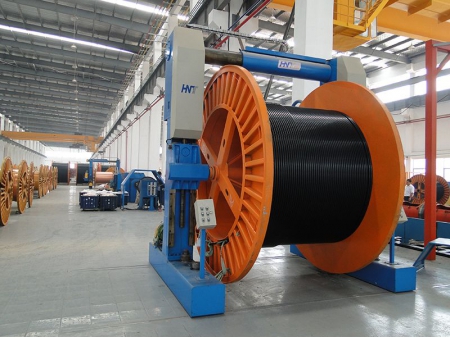

Enrollador
- Dispositivo motorizado de sujeción del alambre con mecanismos de protección mecánica y eléctrica
- Fácil carga y descarga de las bobinas
- Sincronizado con el bastidor principal, tensado continuo durante el funcionamiento y desconexión retardada tras la parada

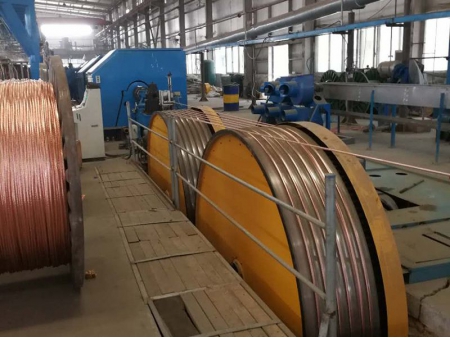

Cabrestante de rueda doble
- Las ruedas motrices dobles dirigen el cable de forma natural para evitar que se dañe
- El sistema neumático evita que el cable resbale al momento del arranque del cabrestante
- Excelente sincronización y fuerza de tracción
- Protección de sobrecarga de seguridad con acoplamiento de pasador
Contador
- Contador electrónico sin contacto para mediciones precisas y fiables
- Contador de metros mecánico incluido
Sistema de control
- Equipado con Control PLC Siemens para un funcionamiento fiable

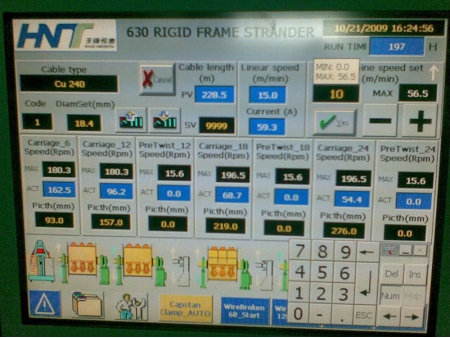

- Interfaz de pantalla táctil con funcionalidades avanzadas. Todos los parámetros técnicos son fácilmente ajustables mediante nuestra intuitiva interfaz de pantalla táctil.
