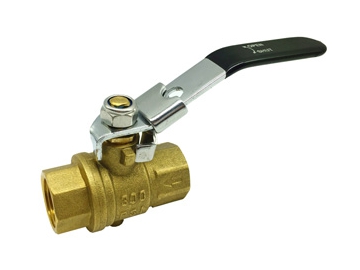

Válvula de bola de latón de escape de seguridad de drenaje automático con manija bloqueable
Solicite un presupuesto
- 300 PSI (WOG) 150 PSI (WSP) servicio 1/4" - 1"
- 200 PSI (WOG) 150 PSI (WSP) servicio 1-1/4" & up
- Rango de temperatura: -40° F a 350°F(-40° C a 180°C)
- Construcción de latón forjado
- Puerto completo
- Sellos de teflón
- Vástago a prueba de explosiones
- Bola de latón cromado duro
- Mango de acero con cerradura con agarre de vinilo
- Usar candado 9/32, el candado no está incluido
- Ventilación automática roscada (10-32)

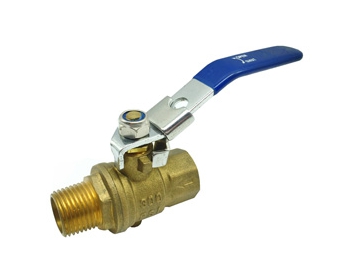

- Conexión hembra x hembra, macho x hembra
| Parte | Nombre de la parte | Material |
| 9 | Tuerca | Acero |
| 8 | Manija | Acero |
| 7 | Prensa estopa | Latón |
| 6 | Empaquetadura | PTFE |
| 5 | Vástago | Latón |
| 4 | Asiento | PTFE |
| 3 | Bola | Latón |
| 2 | Tapas | Latón |
| 1 | Cuerpo | Latón |
Pulgadas/Métrica (mm)
| Item# | Tamaño | d | H | L | W | ||||
| Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | ||
| ADV-25 | 1/4" | 0.31 | 7.87 | 1.96 | 49.78 | 1.71 | 43.43 | 4.07 | 103.38 |
| ADV-33 | 3/8" | 0.40 | 10.16 | 2.00 | 50.80 | 1.79 | 45.47 | 4.07 | 103.38 |
| ADV-50 | 1/2" | 0.59 | 14.99 | 2.24 | 56.90 | 2.30 | 58.42 | 4.07 | 103.38 |
| ADV-75 | 3/4" | 0.75 | 19.05 | 2.35 | 59.69 | 2.56 | 65.02 | 4.49 | 114.05 |
| ADV-100 | 1" | 0.98 | 24.89 | 2.68 | 68.07 | 2.89 | 73.41 | 4.92 | 124.97 |
| ADV-120 | 1-1/4" | 1.26 | 32.00 | 2.92 | 74.17 | 3.37 | 85.60 | 5.00 | 127.00 |
| ADV-150 | 1-1/2" | 1.57 | 39.88 | 3.95 | 100.33 | 3.62 | 91.95 | 5.98 | 151.89 |
| ADV-200 | 2" | 1.97 | 50.04 | 4.20 | 106.68 | 4.23 | 107.44 | 5.98 | 151.89 |

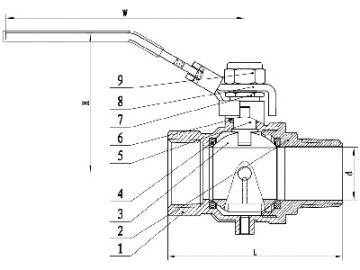

| Parte | Nombre de la parte | Material |
| 9 | Tuerca | Acero |
| 8 | Mango o manija | Acero |
| 7 | Prensa estopa | Latón |
| 6 | Empaquetadura | PTFE |
| 5 | Vástago | Latón |
| 4 | Asiento | PTFE |
| 3 | Bola | Latón |
| 2 | Tapas | Latón |
| 1 | Cuerpo | Latón |
Pulgadas/Metrica (mm)
| Item# | Tamaño | d | H | L | W | ||||
| Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | ||
| ADVM-25 | 1/4" | 0.31 | 7.87 | 1.89 | 48.01 | 2.00 | 50.80 | 3.78 | 96.01 |
| ADVM-33 | 3/8" | 0.40 | 10.16 | 1.89 | 48.01 | 2.11 | 53.59 | 3.78 | 96.01 |
| ADVM-50 | 1/2" | 0.59 | 14.99 | 2.17 | 55.12 | 2.62 | 66.55 | 3.86 | 98.04 |
| ADVM-75 | 3/4" | 0.75 | 19.05 | 2.36 | 59.94 | 2.91 | 73.91 | 4.41 | 112.01 |
| ADVM-100 | 1" | 0.98 | 24.89 | 2.68 | 68.07 | 3.31 | 84.07 | 4.53 | 115.06 |
| ADVM-120 | 1-1/4" | 1.26 | 32.00 | 2.83 | 71.88 | 3.54 | 89.92 | 5.00 | 127.00 |
| ADVM-150 | 1-1/2" | 1.57 | 39.88 | 3.95 | 100.33 | 3.64 | 92.46 | 5.98 | 151.89 |
| ADVM-200 | 2" | 1.97 | 50.04 | 4.20 | 106.68 | 4.96 | 125.98 | 5.98 | 151.89 |
