Maquina recubridora de imprimación
Descripción
La máquina recubridora de imprimación se utiliza para la impresión en aluminios, latas y otros tipos de superficies cilíndricas para el pintado del fondo de una manera controlada.

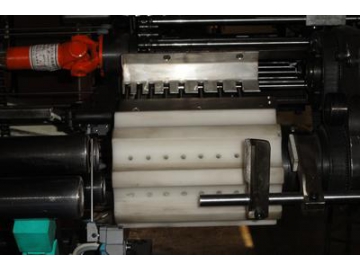

Para facilitar la impresión en las latas de aluminio y darle un sentido estético a las mismas, se imprime primero una capa de tinta en la superficie exterior de las latas antes de hacer las estampas. La forma cilíndrica pasa por el cilindro de succión de vacío luego de pasar por la cinta transportadora.

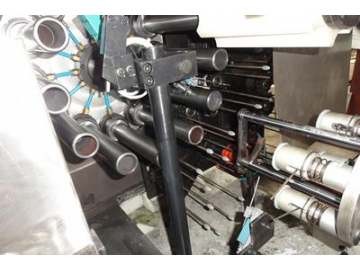

El eje pone el mandril de impresión en la forma cilíndrica cuando el mandril llega a la estación de revestimiento con las latas de aluminio, las latas tocan el rodillo de pegamento y, al mismo tiempo, el recubrimiento de hierro se imprime alrededor del cuerpo de la lata de manera uniforme con el rodillo de pegamento PU para finalizar el pintado.
Luego, el mandril giratorio que trae las latas de aluminio, rota hacia el robot de descarga. El robot saca la lata de aluminio y la envía a la cinta nuevamente.
Las latas van al horno de secado con la cadena. Luego del secado las latas se envían a la máquina de revestimiento.
Parámetros técnicos| Diámetro aplicable por lata | φ35-φ53mm |
| Largo máximo por lata | 250mm |
| Velocidad de producción máxima | 120 /min |
| Fuerza del motor | 4.45kW/5.15kW |
| Dimensiones | 2750*2330*1760mm |
| Peso neto | 4500KG |
| Presión de aspiración mínima | 0.5MPa |
- La máquina de coaching es controlada por Siemens PLC Y operada por La pantalla táctil color pro-face.
- El eje de movimiento, la cámara y otras piezas En procesadas por equipo CNC Para garantizar La operación y la rotación precisa.
- El brazo mecánico Recibe y envía latas automáticamente. Funciona de manera automática si existe alguna falla Y detiene la impresión de inmediato.
- El sistema auxiliar de mandril funciona automáticamente para realizar el cambio de los mismos.
- La máquina tiene una muy buena configuración. La mayoría de sus ejes adoptan componentes neumáticos FESTO y los rodamientos adoptan NTN, NSK y demás.

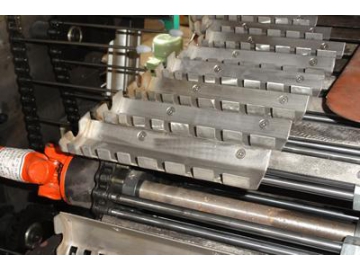

- Cadena
- Indexador
- Robot
