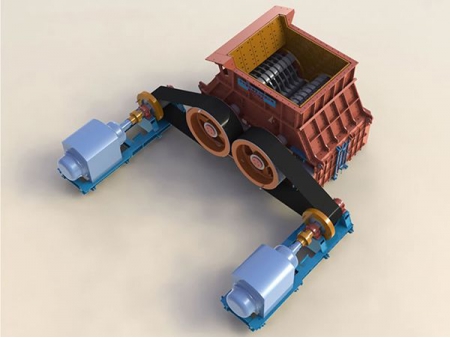

Trituradora de martillo
Usos
Las trituradoras de martillo se utilizan para romper materiales como piedra caliza, yeso, carbón, marga, esquisto arenoso, con una fuerza de compresión menor a 200MPa. Las trituradoras de martillo trituran los minerales en pequeñas partículas de 25mm, en un solo paso, lo que simplifica enormemente el proceso, comparadas con las trituradoras multi-etapa. Ahorran en costo de inversión de los clientes. Se puede sumar una trituradora de martillo a una línea de producción completa.
| Modelo | Tamaño alimentac. máx. (mm) | Tamaño salida (mm, residuo de criba ≤10%) | Capacidad productiva (t/h) | Potencia motor(kW) | |
| PCF2012/11 | 500×500×600 | ≤25 | 50-70 | 110 | |
| PCF1609 | 600×600×600 | ≤25 | 50-70 | 90-110 | |
| PCF1412 | 600×600×600 | ≤25 | 80-120 | 130-190 | |
| PCF1616 | 800×800×800 | ≤25 | 150-240 | 250-350 | |
| PCF1618 | 800×800×800 | ≤25 | 240-280 | 355-400 | |
| PCF1818 | 800×800×1000 | ≤25 | 320-350 | 560-630 | |
| PCF2018 | 1000×1000×1000 | ≤25 | 350-450 | 630-710 | |
| NPC2025 | 1000×1000×1500 | ≤75 | 900-1000 | 900-1000 | |
| 2NPC1818 | 1000×1000×1500 | ≤75 | 1000-1200 | 2×(560-630) | |
| 2NPC 1820 | 1000×1000×1500 | ≤75 | 1200-1300 | 2×(630-710) |

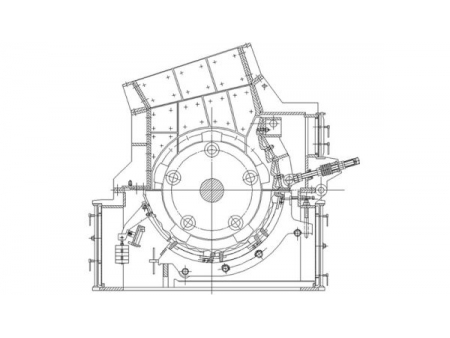

Componentes

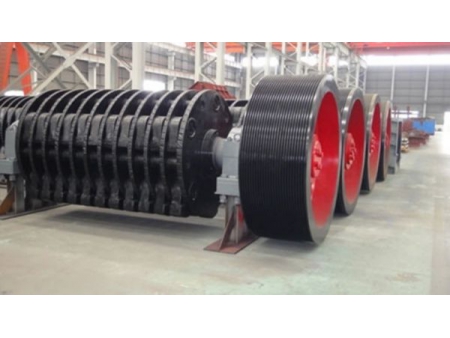

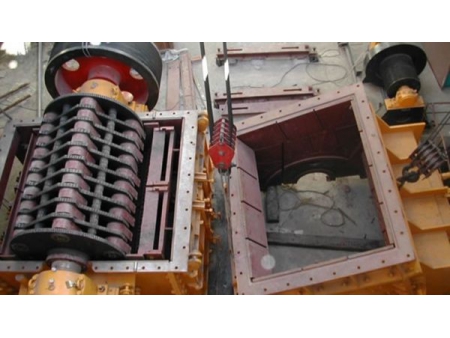

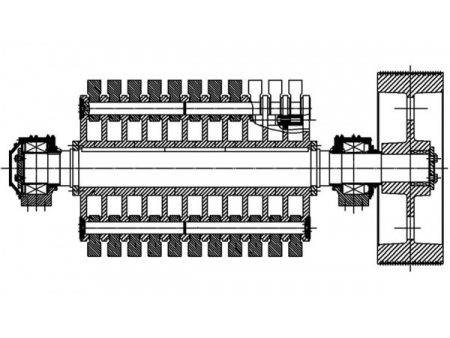

RotorEl rotor es la pieza principal de la trituradora de martillo y está compuesta por el disco de rotor, disco terminal, martillo, eje del martillo, eje principal, polea de correa, rodamiento y asiento de rodamiento.

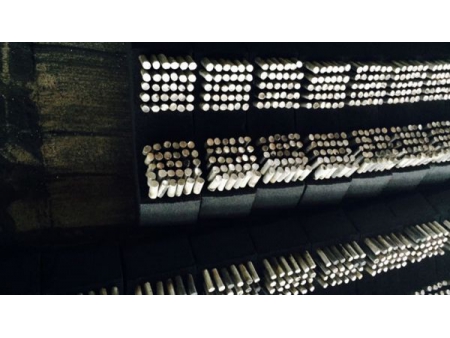

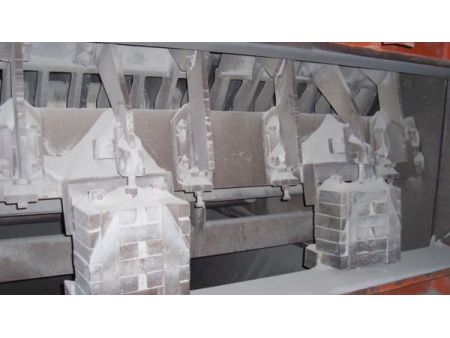

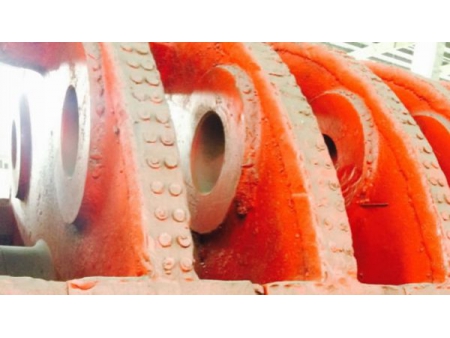

Martillo y disco de rotorEl martillo y el disco de rotor son fabricados con acero de manganeso ultra liviano. La vida útil es mayor en 1,5 veces que la de otros productos con aleaciones comunes, ya que tiene fundición de varillas de aleación resistentes a la corrosión.

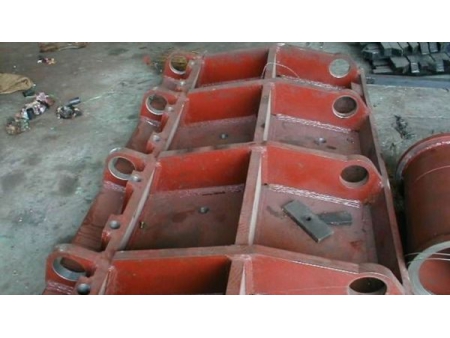

CarcasaLas superficies internas de la carcasa que se ponen en contacto con los minerales están protegidas con placas de rejilla que evitan su desgaste.

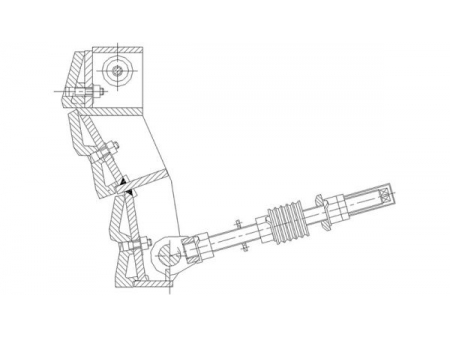

Placa trituradoraLa placa trituradora se encuentra adelante del rotor, y el tamaño del material que se obtiene depende del espacio entre la placa trituradora y el motor giratorio. Se fabrica con acero de manganeso fundido, cuyo diseño no tiene juego y su tamaño coincide con el tamaño máximo de los materiales de descarga.

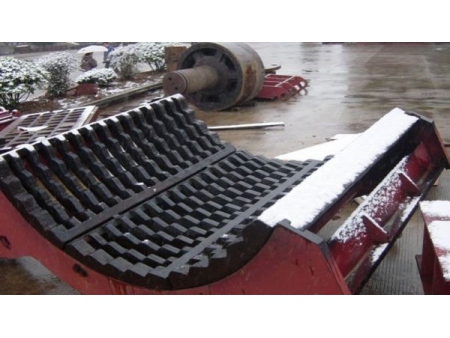

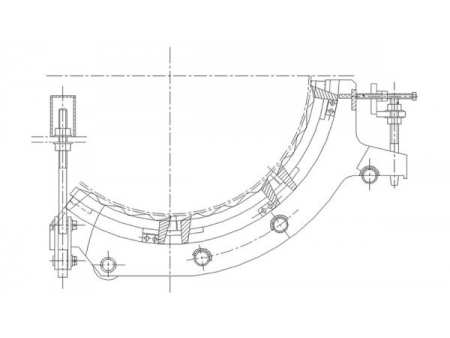

ParrillaLa parrilla es de acero de manganeso. Las barras que componen la parrilla se montan sobre la parte inferior del rotor, y cubren toda la superficie de trabajo como una circunferencia, para que los materiales húmedos puedan retirarse con facilidad.

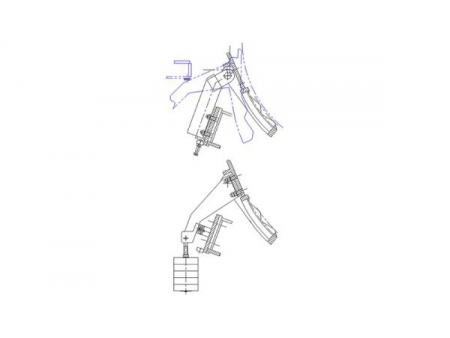

Puerta de seguridadLa máquina tiene una puerta de seguridad que se cierra por fuerza centrífuga y elimina todos los materiales extraños, evitando que se desechen accidentalmente los materiales sin procesar. Puede dejarse abierta la puerta de seguridad, si el tamaño de la descarga es importante.
Características- En el caso de que ciertos materiales no puedan ser triturados por el martillo de una sola vez, la polea de correa montada sobre el extremo del eje, vuelve al disco del rotor para asegurar el correcto funcionamiento del mismo.
- Está diseñada con una amplia boca de alimentación, para que diferentes minerales puedan ser introducidos en la trituradora.
- Los materiales pueden triturarse con la trituradora de martillo, y después se procesan en la molienda.
- El martillo es completamente giratorio, y el impacto del material sobre el rotor se reduce sustancialmente.
- La cámara trituradora es ajustable, y reduce la abrasión causada por los materiales de desgaste rápido.
- El rotor de la trituradora de martillo tiene inercia y alta velocidad de rotación, y la velocidad lineal alcanza 30~35m/s.
