Introducción
El interruptor en miniatura DAB7-63H 10kA fabricado por la empresa Dada, sigue los estándares GB 10963 y IEC60898. Los interruptores tienen gran estabilidad, protección contra cortocircuitos, protección contra sobrecarga, responde en poco tiempo, y alta tiene potencia de corte. Todo ello en un diseño en miniatura.

Los interruptores están diseñados para proteger de sobrecarga a contactores, relés, y otros equipos eléctricos.

Principales funciones: protección contra cortocircuitos, protección contra sobrecarga, y aislación eléctrica.

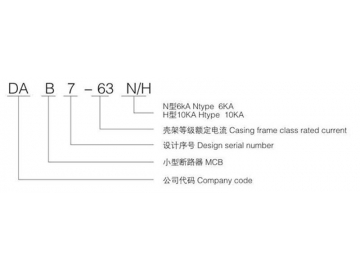

Modelo
1- Interruptor en miniatura DAB7-63H
Frecuencia nominal Tensión nominal operativa Corriente nominal Tensión de aislamiento nominal Disparo instantáneo Capacidad de corte Capacidad de corte Tipo A*A*L
50-60Hz 230/400V 6,10,16,20,25,32,40,50,63A 500V 4KV DAB7-63N DAB7-63H DAB7-63N DAB7-63H Termomagnético 17.5mm*80mm*72mm
B/C/D B/C/D 6 10

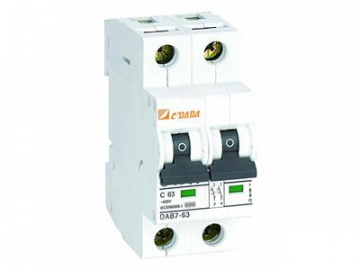

2- Interruptor en miniatura DAB7-63H
Frecuencia nominal Tensión nominal operativa Corriente nominal Tensión de aislamiento nominal Disparo instantáneo Capacidad de corte Capacidad de corte Tipo A*A*L
50-60Hz 400V 6,10,16,20,25,32,40,50,63A 500V 4KV DAB7-63N DAB7-63H DAB7-63N DAB7-63H Termomagnético 36mm*80mm*72mm
B/C/D B/C/D 6 10

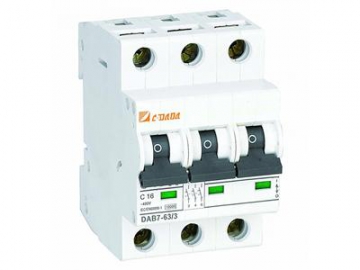

3- Interruptor en miniatura DAB7-63H
Frecuencia nominal Tensión nominal operativa Corriente nominal Tensión de aislamiento nominal Disparo instantáneo Capacidad de corte Capacidad de corte Tipo A*A*L
50-60Hz 400V 6,10,16,20,25,32,40,50,63A 500V 4KV DAB7-63N DAB7-63H DAB7-63N DAB7-63H Termomagnético 54mm*80mm*72mm
B/C/D B/C/D 6 10

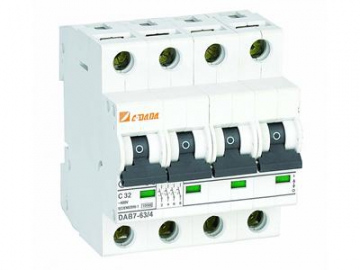

4- Interruptor en miniatura DAB7-63H
Frecuencia nominal Tensión nominal operativa Corriente nominal Tensión de aislamiento nominal Disparo instantáneo Capacidad de corte Capacidad de corte Tipo A*A*L
50-60Hz 400V 6,10,16,20,25,32,40,50,63A 500V 4KV DAB7-63N DAB7-63H DAB7-63N DAB7-63H Termomagnético 72mm*80mm*72mm
B/C/D B/C/D 6 10

Parámetros técnicos del interruptor DAB7-63H 10kA
Estándar de conformidad: IEC60898, GB10963
Tensión nominal: 230/400V, 50HZ
Grado de protección: IP20
Ignífugo: grado 2
Resistencia (motor): no menor a 8000 veces
Resistencia (operación manual): no menor a 20000 veces

Parámetros mecánicos del interruptor DAB7-63H 10kA
Cable eléctrico: 1~35mm2
Modo de conexión: Dos tipos de conexión, conexión directa a la placa, o mediante cable de cobre.
Tamaño para la terminal: el grosor de la placa de contacto es de 0.8-2mm, transversal del cable 1-25mm2
Temperatura de funcionamiento: -5~+40℃
Altura: ≤2000
Humedad relativa: +20℃, ≤90%;+40℃, ≤50%
Polución clase: 2
Método de instalación: Estándar IEC 35mm
Ambiente de instalación: evitar vibraciones e impacto
Grado de instalación: grado II, grado III
Perfil de guía: perfil de guía DIN35

Características de disparo
Interruptor de Tipo B - desconexión rápida, la corriente máxima instantánea es 3 veces menor que el límite nominal
Interruptor de Tipo C-se adecua a la mayoría de los circuitos eléctricos, la corriente máxima instantánea es 5 veces menor que el límite nominal
Interruptor de Tipo D- para picos de tensión más altos, de hasta 10 veces. (Ejemplo, puede utilizarse para proteger el circuito primario del transformador, arrancar la maquinaria eléctrica.)
